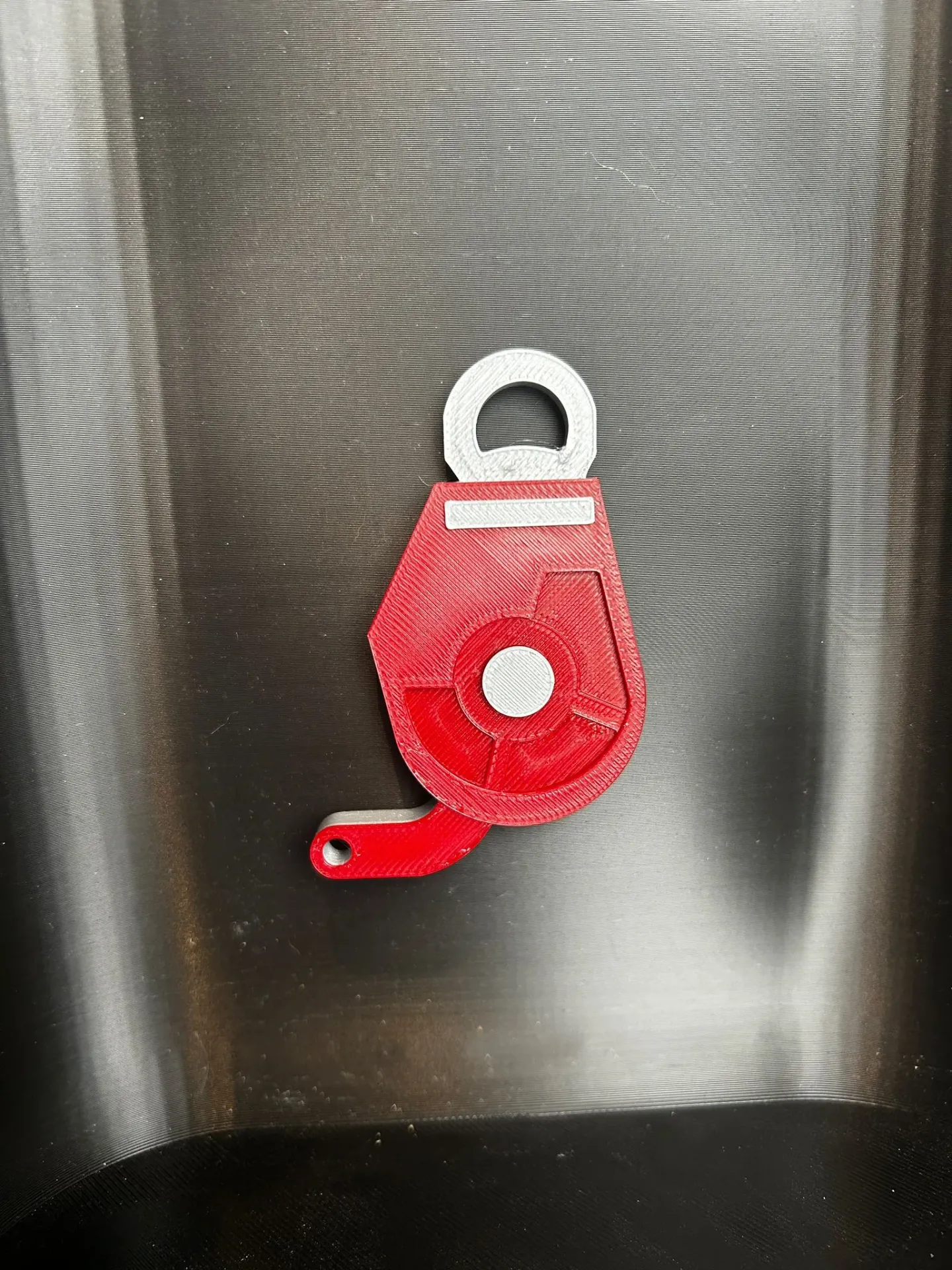

Csr2

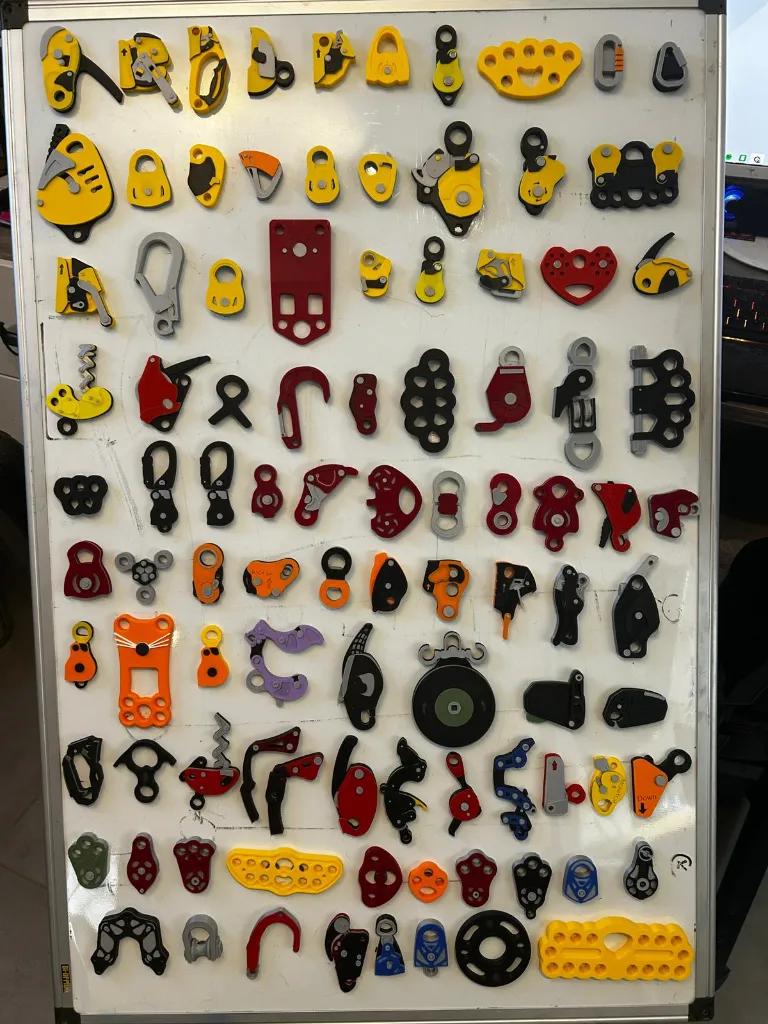

MAGLINK – Système pédagogique de connexions modulaires

Inspiré de systèmes industriels réels utilisés dans les environnements de travail en hauteur, de secours et de levage, MAGLINK reproduit les principes de modularité et d’adaptabilité des équipements professionnels. Il permet d’illustrer de façon concrète la façon dont différents composants peuvent être assemblés, combinés ou substitués selon les configurations opérationnelles.

Les modules MAGLINK sont développés à partir de la logique fonctionnelle de matériels existants utilisés dans l’industrie et le domaine technique, afin de proposer un support pédagogique fidèle aux systèmes réels, tout en restant adapté à la formation et à la démonstration.

Disclaimer :

Les MAGLINK sont des modélisations pédagogiques réalisées à partir de visuels et d’inspirations issues de matériels existants des sites constructeurs. Ils ne constituent en aucun cas des Équipements de Protection Individuelle (EPI) et ne doivent pas être utilisés comme tels.

Inspiration & Description :

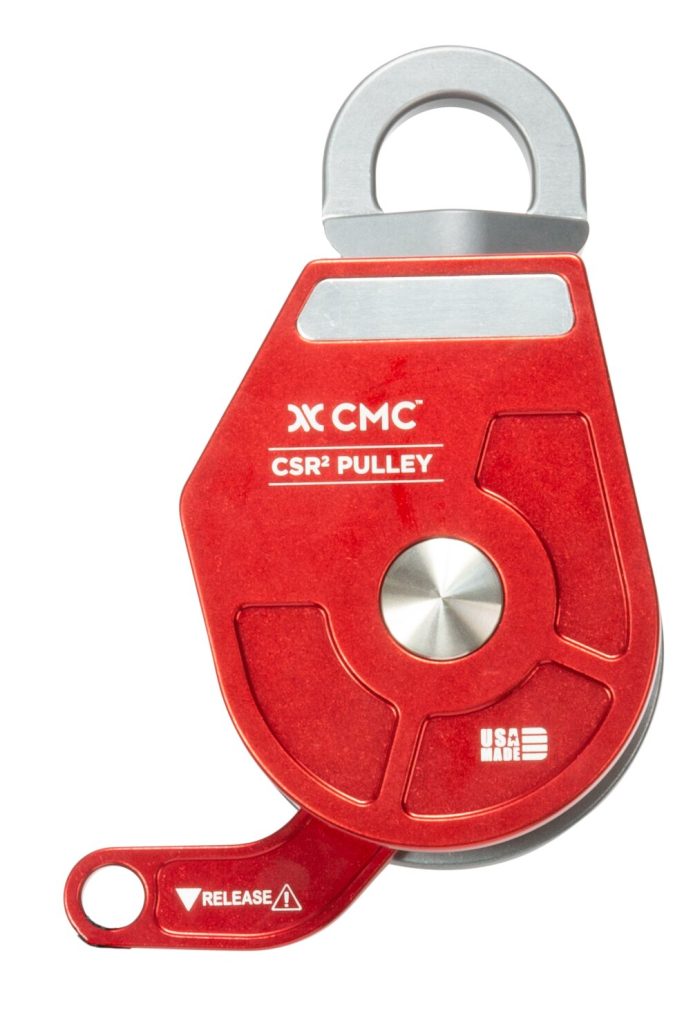

Csr2

Homologuée selon les normes NFPA et EN, notre poulie CSR2 (Confined Space Rescue) est à la fois robuste et légère. Elle accepte des cordes de sécurité de 7/16 po (11 mm) à 1/2 po (13 mm). Idéale pour les applications industrielles ainsi que pour de nombreuses opérations de secours, la CSR2 utilise notre système de verrouillage exclusif et breveté, qui élimine l’usage d’une came dentée ou d’un nœud Prusik, permettant ainsi un déverrouillage simple et sûr même sous charge.

L’absence de came dentée signifie que même si le système est complètement rétracté et fortement tendu, il peut toujours être libéré facilement. Les systèmes utilisant une came dentée doivent souvent être remontés davantage avant de pouvoir être déverrouillés, ce qui peut s’avérer impossible lorsque le système est totalement comprimé si ce problème n’a pas été anticipé. Cela peut entraîner un blocage de la charge dans le système.

Un émerillon intégré sur roulement axial réduit le couple en alignant la poulie avec la charge, augmentant ainsi l’efficacité et la sécurité. Son format plus large permet l’utilisation aisée de mousquetons de grande taille adaptés au secours.

Usinée dans un bloc massif d’aluminium de qualité aéronautique, la CSR2 est dotée d’une flasque latérale en aluminium haute résistance, de roulements étanches et de réas en aluminium anodisé. La position latérale du point fixe (becket) permet une hauteur de levage maximale et une rétraction complète du système, tandis qu’un cache-becket amovible facilite le remplacement des cordes de sécurité munies de terminaisons cousues.
